Как заменить трос ручного тормоза

В большинстве автомобилей ручной тормоз снабжается механической проводкой, которая состоит из стержней и тросов и управляется рычагом, расположенным на полу или щитке управления.  Со временем проводка изнашивается - тросы провисают, а шарниры и крепления разбалтываются. Износ можно компенсировать при регулировке ручного тормоза, однако рано или поздно это перестанет помогать, и вам придется заменить изношенные детали.

Кроме того, тросы могут истираться, заклинивать или просто рваться, лишая автомобиль тормозов, что небезопасно.

Трос ручного тормоза с компенсатором

В стандартной комплектации ручник крепится к первичному тросу, который ведет к компенсатору, расположенному под кузовом автомобиля.

Каждый тормоз связывается с компенсатором незащищенными вторичными тросами. Каждый вторичный трос крепится к плечу рычага на тормозном щите. Второе плечо рычага находится в барабане и управляет движением тормозной колодки.

Вторичный трос проходит по опорам и направляющим, расположенным под кузовом автомобиля. Оба троса снабжаются регуляторами.

Расположение тросов

В различных автомобилях используются разные схемы расположения тросов в зависимости от типа привода. Кроме того, учитывается возможность ручного торможения для передних и задних колес. Схема расположения тросов влияет на способ их замены. Мы рассмотрим самую распространенную и простую систему, которая используется в большинстве автомобилей, включая Ford и Vauxhall.

При воздействии на ручник рычаг тянет на себя первичный стержень или трос, который крепится к U-образной направляющей, также известной как компенсатор. Второй (вторичный) трос огибает компенсатор и ведет к двум задним колесам. Концы вторичного троса крепятся к рычагам, расположенным на тормозных щитах и управляющим колодками внутри барабанов. При воздействии на ручник рычаг тянет на себя первичный стержень или трос, связанный с компенсатором, напрягающим вторичный торс.

Существует два типа вторичных тросов. В первом случае незащищенный по всей длине трос проходит по металлическим направляющим, расположенным под кузовом. Во втором случае используется тросовый привод, т.е. трос ручного тормоза частично защищен наружной оплеткой.

Дополнительные регуляторы

Если при проверке троса ручного тормоза вы обнаружили, что он находится в хорошем состоянии, но при этом сильно растянут, можете купить и установить дополнительный регулятор, чтобы устранить провисание.

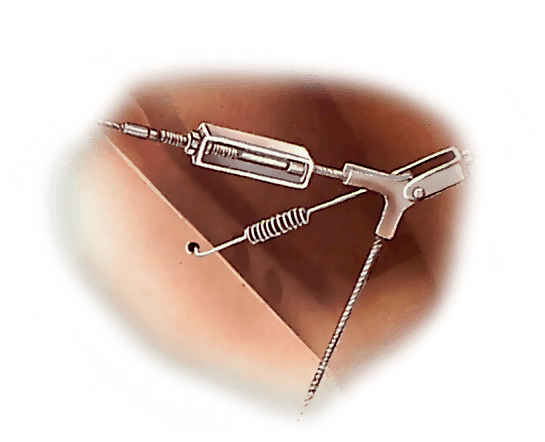

Дополнительный регулятор троса

Регулятор представляет собой простой хомут, который крепится к самому тросу. Прежде всего, немного ослабьте существующий регулятор ручного тормоза. Поместите на место хомут и затяните болт, чтобы устранить провисание. Последующая регулировка осуществляется с помощью соответствующего регулятора троса.

При установке дополнительного регулятора необходимо следить за тем, чтобы он не мешал другим компонентам, расположенным под кузовом автомобиля, что не всегда просто.

Проверка троса

Для того, чтобы определить самое изношенное место, подоприте заднюю часть автомобиля осевой подпоркой, заблокируйте передние колеса и освободите рычаг ручного тормоза. Попросите помощника подвигать рычаг и осмотрите проводку. Обращайте особое внимание на движение шарниров, чтобы обнаружить поврежденные штифты.

Если соединения в порядке, а регулятор ручного тормоза вывернут на максимум, возможно, трос сильно растянулся. Для устранения провисаний можно использовать дополнительные регуляторы тросов. Если этот прием не поможет, трос необходимо будет заменить.

Первичный трос

Первичный трос (если он есть) обычно ведет от рычага ручного тормоза к компенсатору и соединяется с вторичным тросом или стержнем. Обратите внимание на положение первичного троса (под корпусом автомобиля или внутри него).

Если трос располагается внутри корпуса, уберите ковры и защитные чехлы, которые находятся рядом с рычагом ручного тормоза. В некоторых случаях чехлы снимаются вместе с коврами, но иногда они крепятся к полу винтами.

Если трос располагается под корпусом, он может находиться внутри резинового защитного чехла. Снимите чехол, чтобы получить доступ к тросу.

Проверка тормозных колодок

Перед тем, как подозревать неполадки в работе тормозного троса, необходимо проверить состояние тормозных колодок или накладок, а также отрегулировать их.

Не пытайтесь отрегулировать тормозной трос, чтобы компенсировать износ колодок. Как правило, у колодок есть свои автоматические или ручные регуляторы, которые справляются с этой задачей.

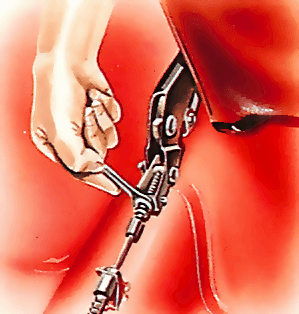

Отсоединение троса ручного тормоза

Существует два типа крепления. В большинстве случаев используется обыкновенный штифт, соединяющий конец троса с концом плеча рычага. Штифт удерживается в рабочем положении шплинтом. Выпрямите шплинт и вытащите штифт плоскогубцами. Обратите особое внимание на наличие прокладок. Если штифт покрыт ржавчиной и не выходит без усилий, смажьте его пропиточным маслом и попытайтесь вытащить его через несколько часов. Освободив трос, отделите его от рычага.

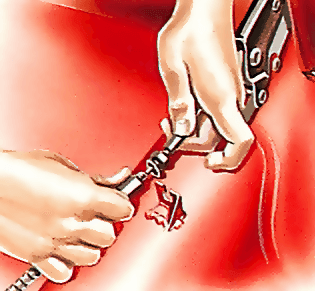

Снимите регулировочную гайку

Существует два типа крепления. В большинстве случаев используется обыкновенный штифт, соединяющий конец троса с концом плеча рычага. Штифт удерживается в рабочем положении шплинтом. Выпрямите шплинт и вытащите штифт плоскогубцами. Обратите особое внимание на наличие прокладок. Если штифт покрыт ржавчиной и не выходит без усилий, смажьте его пропиточным маслом и попытайтесь вытащить его через несколько часов. Освободив трос, отделите его от рычага.

Отделите трос от рычага

Кроме того, первичный трос может крепиться к рычагу с помощью регулятора.

В этом случае резьбовой конец первичного троса удерживается в рабочем положении с помощью гайки. Ослабьте контргайку (если она есть), затем снимите регулировочную гайку, обращая внимание на ее положение и наличие прокладок. Вытяните трос через отверстие в рычаге.

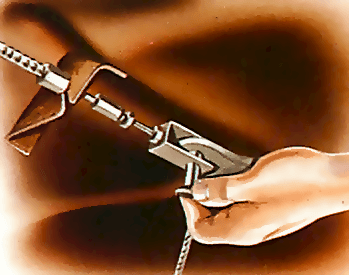

Ослабьте гайку, которая крепит к полу внешнюю оплетку

Следует отметить, что способы крепления двух концов первичного троса всегда отличаются друг от друга. Разомкните соединение, следуя описанной выше инструкции.

Поднимите трос над опорой

Освободив оба конца троса, вытяните его наружу. Внимательно следите за тем, чтобы трос не цеплялся за опоры и поддерживающие петли. Если первичный трос находится во внешней оплетке, ее необходимо снять с опор, чтобы освободить трос.

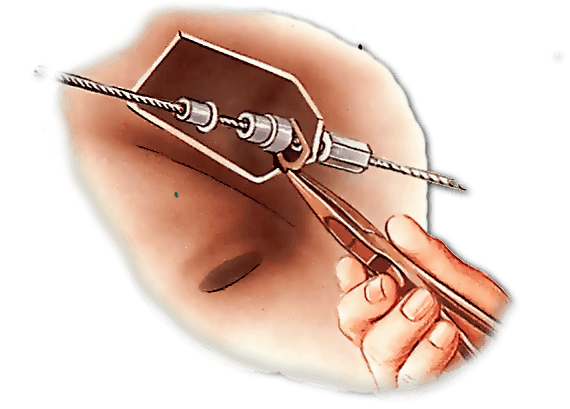

Снимите штифт с компенсатора

Процесс установки нового троса аналогичен описанному выше процессу, однако действия необходимо выполнять в обратном порядке. Не забудьте отрегулировать положение нового троса после установки.

Штифтовое соединение

Как правило, трос ручного тормоза крепится к рабочему рычагу с помощью штифта с головкой и отверстием под шплинт. Штифт проходит сквозь небольшое подвижное соединение (Y-образный конец троса) и через отверстие в рабочем рычаге. Штифт удерживается в рабочем положении шплинтом.

При замене всегда осматривайте штифты на предмет износа и меняйте их в случае необходимости. Не забывайте каждый раз ставить на штифты новые шплинты, т.к. в случае поломки шплинта тормозная система выйдет из строя.

Замена незащищенного вторичного троса

Замена незащищенного вторичного тормозного троса не вызывает особых сложностей, т.к. весь трос пролегает под корпусом автомобиля. Перед разборкой необходимо тщательно зарисовать схему расположения троса и опор, т.к. автомобили различных моделей собираются по разным схемам.

Отсоедините трос от тормоза

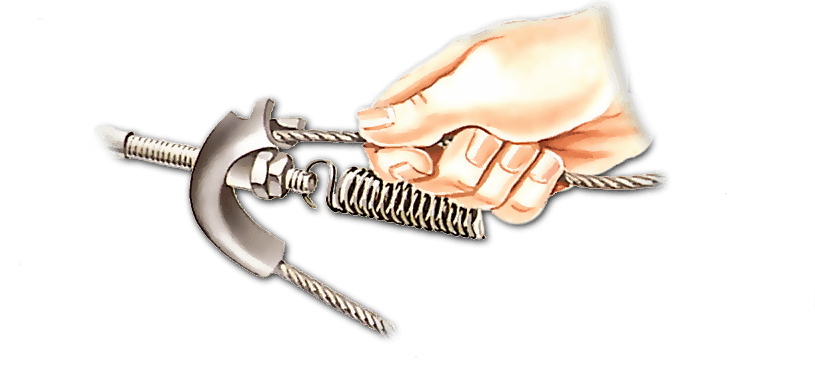

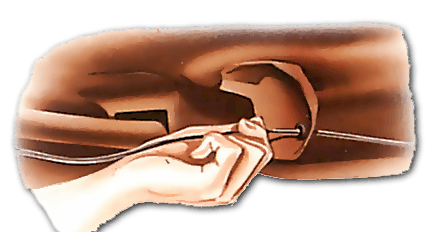

Стяните трос с направляющей

Для начала отсоедините вторичный трос от рычагов на задних тормозах. Обратите внимание на то, что небольшие подвижные крепления на обоих концах троса снабжены шплинтами и штифтами. При разборке обращайте особое внимание на местоположение прокладок (если они есть).

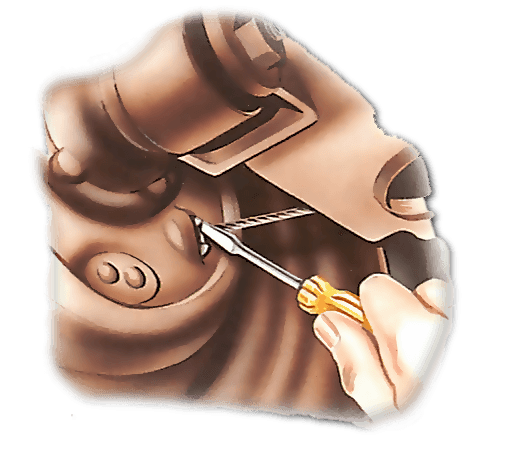

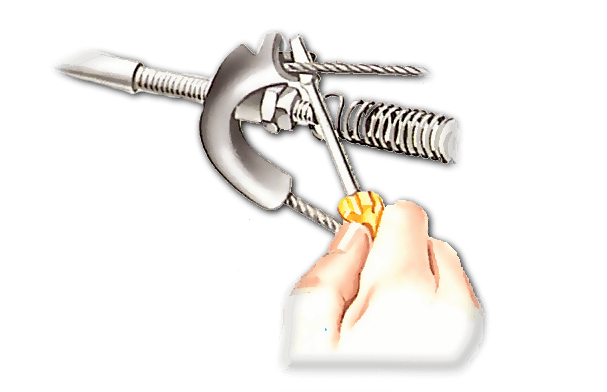

Вскройте один из концов крепления отверткой

Просмотрите трос по всей длине, снимая его с направляющих, расположенных под корпусом автомобиля. После этого вы сможете освободить его от крепления. В некоторых автомобилях края крепления загибаются внутрь, чтобы трос не выпадал из него. Если это так, осторожно вскройте крепление отверткой, расширьте отверстие и извлеките трос.

В редких случаях в креплении нет отверстия для извлечения троса, и вам потребуется заменить трос вместе с креплением. Для снятия старого троса используйте плоскогубцы, чтобы вытащить штифт, который соединяет крепление с рычагом ручного тормоза или первичным тросом, а затем вытащите крепление вместе со вторичным тросом.

Извлеките трос

При установке нового троса необходимо заменить все изношенные штифты, т.к. они сильно ухудшают работу проводки. Всегда используйте новые шплинты. Не забудьте обильно смазать места, в которых трос соприкасается с креплением или направляющими. После установки троса отрегулируйте его.

Замена тросового привода

Вторичные тросы привода во многом похожи на обычные незащищенные тросы, но иногда они крепятся иначе. В наиболее распространенном случае незащищенные участки троса находятся рядом с компенсатором, а большая часть троса скрывается под внешней оплеткой, которая ведет к тормозным колодкам.

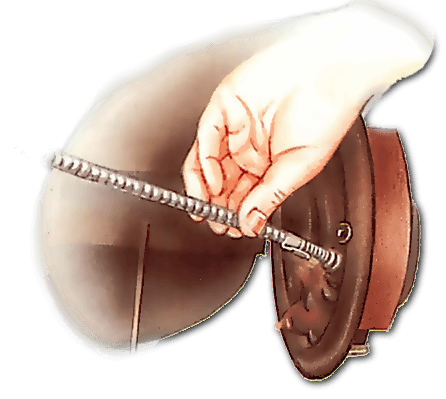

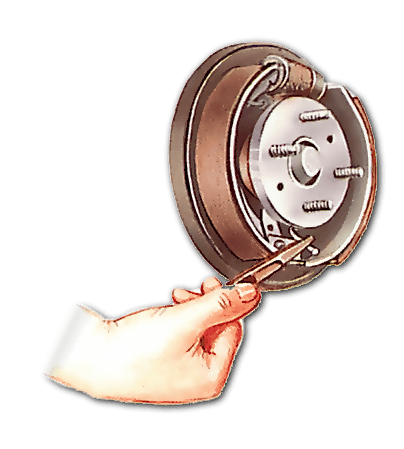

Отсоедините трос от колодок

Открепите оплетку от щита

Для начала снимите барабаны тормозов. Запомните способ крепления троса к тормозной колодке, а затем разомкните соединение плоскогубцами. Повторите процедуру для другого тормоза.

Осмотрите трос, чтобы найти место крепления к опоре, расположенной под корпусом автомобиля. Внешняя оплетка троса, как правило, очень плотно садится в опору, поэтому перед извлечением троса ее необходимо протолкнуть сквозь специальное отверстие.

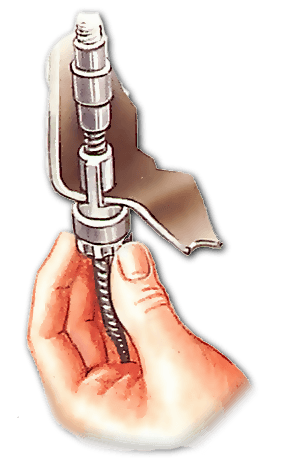

Снимите оплетку с направляющей опоры

В опорах с регуляторами внешняя оплетка, как правило, удерживается на месте гайкой. Снимите гайку и освободите трос.

Снимите трос с опоры

Освободите трос от компенсатора

Найдите то место, где оголяется внутренний трос (рядом с компенсатором). Снимите оплетку со всех опор, снимите внутренний трос с компенсатора (или подготовьте его к снятию) тем же способом, что и для незащищенного троса (см. выше).

Смазываемые тросы

Некоторые тросы ручного тормоза снабжаются смазочными штуцерами, рассчитанными на регулярную смазку с помощью лубрикатора. Если это ваш случай, и трос перестал гнуться, попробуйте смазать штуцер.

Если трос не успел задеревенеть окончательно, смазка решит проблему. Если смазка не помогла, замените трос. Зачастую сменные тросы герметизируются на весь срок службы, и им не требуется смазка.
